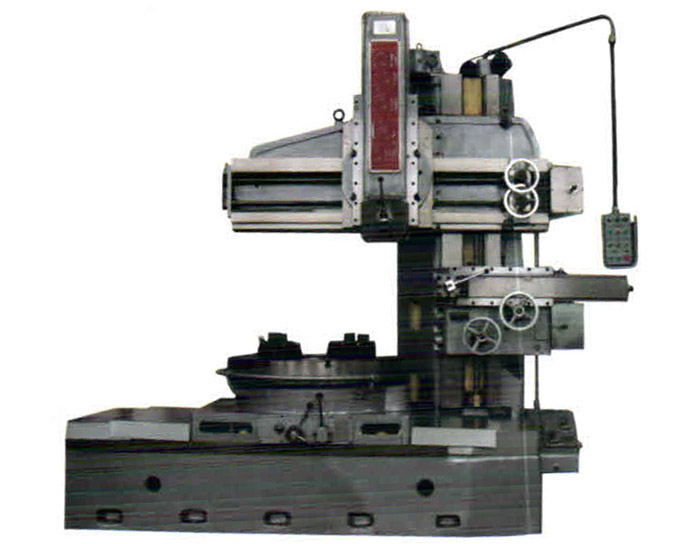

單立柱工作臺移動立式車床C5523A
本機床為單立柱、工作臺可移動的立式車床，通過移動工作臺以擴大加工范圍，車削工件的最大直徑比工作臺直徑約大一倍。對那些體積較大（直徑大）而又不是很重的零件，特別是環形件，如水輪機上的輪子和殼體、電機殼體、輪船推進器、閥門等，在本機床上加工最為經濟適宜。同時，本機床還適合一些多品種、小批量的工廠企業和修理廠礦的使用。
機床工作精度
1、用垂直刀架和側刀架精車φ600×800 mm 試件的幾何精度：
圓度：在試件直徑上為：0.02 mm
圓柱度：在試件全部長度上為：0.04 mm
2、用垂直刀架和側刀架精車直徑φ1700 mm 鑄鐵試件的幾何精度：
平面度：在直徑全長上為：0.06 mm
3、表面粗糙度：Ra 1.6μm
|
機床主要參數
|
C5523A
|
C5540
|
|
最大車削直徑
|
Φ2300
|
Φ4000
|
|
最大車削高度
|
1050
(加高型為1650)
|
2000
|
|
最大工件重量
|
8500
|
20000
|
|
側刀架最大行程—水平/垂直
|
600/800
|
800/1600
|
|
垂直刀架最大行程—水平/垂直
|
1200/750
|
1600/1000
|
|
刀架快速移動速度(m/min)
|
1.8
|
1.5
|
|
橫梁最大行程
|
800
（加高為1400）
|
1550
|
|
橫梁快速移動速(m/min)
|
0.4
|
0.4
|
